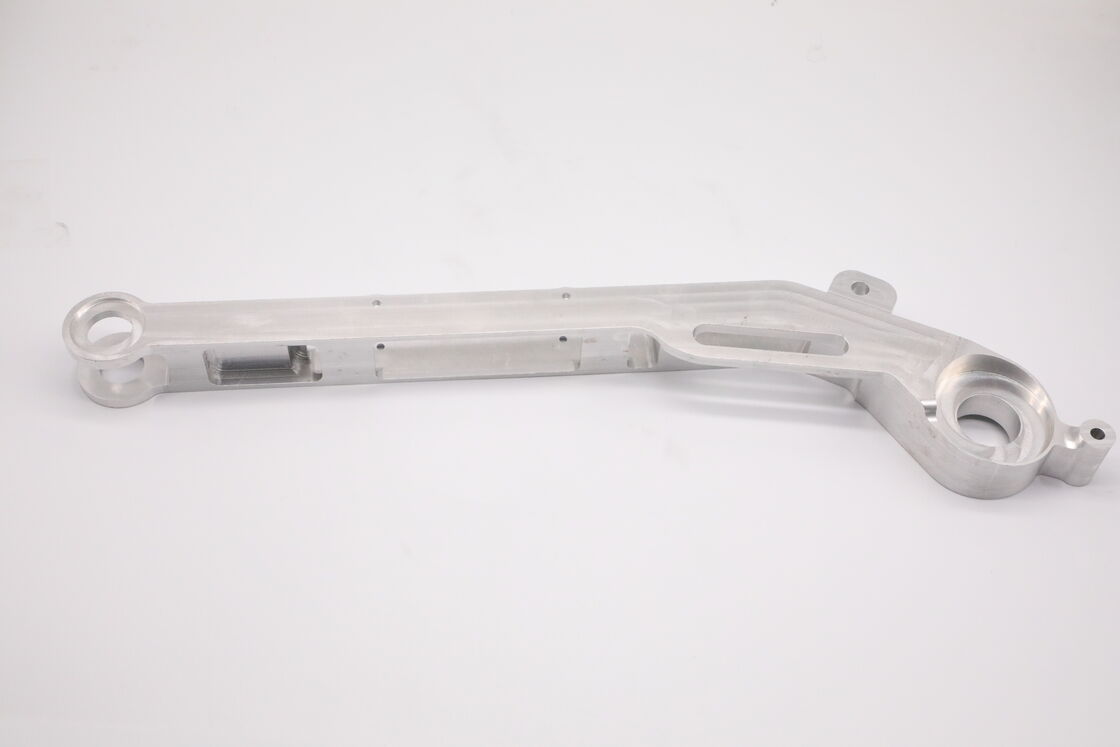

দীর্ঘ যান্ত্রিক সংযোগকারী রড

1আবেদন

এই বাঁকা টাইপ দীর্ঘ যান্ত্রিক সংযোগ রড উভয় প্রান্তে bearings hinges বোস সঙ্গে প্রধানত জন্য ব্যবহার করা হয়অটোমেশন সুইং মেকানিজম, রোবট অ্যাকচুয়েটর আর্ম, ট্রান্সফার মডিউল, টেস্ট ফিক্সচার সুইং আর্ম এবং গতি সিমুলেশন সরঞ্জামের ট্রান্সমিশন লিঙ্ক. উভয় প্রান্তে বড় ব্যাসার্ধের বহনকারী আসনগুলি ঘূর্ণন জয়েন্টের জন্য বহনকারী এবং পিন দিয়ে সজ্জিত। হালকা হ্রাসকারী স্লট এবং বিয়ারে ছোট অবস্থান গর্তগুলি সেন্সরগুলি মাউন্ট করার জন্য,সীমানা স্টপ এবং সহায়ক আনুষাঙ্গিক. রিসপেক্টিং সুইং এবং টর্ক ট্রান্সমিশনের জন্য একটি মূল চলমান উপাদান হিসাবে এটি অল্টারনেটিং চক্রীয় লোডের অধীনে কোণীয় সুইং এবং পুশ-ট্র্যাক ট্রান্সমিশন সম্পাদন করে,স্বয়ংক্রিয় উত্পাদন লাইন এবং অ-মানক টুলিং সেটগুলিতে ব্যাপকভাবে ব্যবহৃত হয়.

2উপাদান ও কর্মক্ষমতা

মূল উপাদান: 6061-T6 অ্যালুমিনিয়াম খাদমূল পারফরম্যান্স:

• প্রসার্য শক্তি ≥ 310 এমপিএ, ফলন শক্তি ≥ 276 এমপিএ। প্রধান বীমের জন্য ভাল বাঁক প্রতিরোধের, অল্টারনেটিং চক্রীয় লোডের অধীনে প্লাস্টিক বিকৃতি প্রতিরোধী।
• ঘনত্ব ২.৭ গ্রাম/সেমি৩। স্লট লাইটওয়েট স্ট্রাকচার চলমান ইনার্সি হ্রাস করে এবং যন্ত্রের গতিশীল প্রতিক্রিয়া উন্নত করে।
• দীর্ঘ বাঁকা প্রোফাইল, গভীর গর্ত এবং ধাপযুক্ত গহ্বর জন্য চমৎকার machinability।
• RoHS এবং REACH এর সাথে সামঞ্জস্যপূর্ণ উচ্চ-ফ্রিকোয়েন্সি রিসপোক্টিভ সুইংয়ের জন্য ভাল ক্লান্তি পারফরম্যান্স।

3প্রক্রিয়াকরণ পদ্ধতি

নির্মিতঃ৫-অক্ষের কম্পোজিট সিএনসি ফ্রেজিংঅ্যালুমিনিয়াম থেকে সম্পূর্ণরূপে যন্ত্রপাতি তৈরী করা হয়।

• মূল প্রক্রিয়াঃ লং বিম এর কনট্যুর ফ্রিজিং, হিঞ্জার লেয়ারের বোসগুলির ড্রিলিং, ওজন হ্রাস স্লটগুলির ফ্রিজিং, অবস্থান গর্ত এবং counter-sink গর্তগুলির ড্রিলিং, অভ্যন্তরীণ গর্ত ফ্রিজিং,বাঁকা রূপান্তর বিভাগের গঠন.
• সহায়ক প্রক্রিয়াঃ পুরো প্রান্তের চ্যামফারিং, পুরোপুরি ডি-বার্নিং এবং গর্ত এবং স্লট থেকে চিপ অপসারণ।
• দীর্ঘ অংশগুলির বিকৃতিকে হ্রাস করার জন্য মাল্টি-সেটআপ ক্ষতিপূরণ, মসৃণ সুইং গতির জন্য দুটি শেষ চক্রের গর্তের সমান্তরালতা এবং কোএক্সিয়ালিটি নিশ্চিত করে।

4. যন্ত্রপাতি যন্ত্রপাতি যন্ত্রপাতি যন্ত্রপাতি যন্ত্রপাতি যন্ত্রপাতি যন্ত্রপাতি

যন্ত্রপাতি যথার্থতা:

• মাত্রা ত্রুটিঃ ±0.015 মিমি
• জ্যামিতিক অসহিষ্ণুতাঃ দুইটি চক্রাকার ভারবহন গর্তের মধ্যে সমান্তরালতা ≤০.০২ মিমি, গর্তের গোলাকারতা ≤০.০১৫ মিমি, মাউন্ট-গর্তের অবস্থানের অসহিষ্ণুতা ≤০.০২ মিমি
• পৃষ্ঠের রুক্ষতাঃ Ra ≤1.6 μm, লেয়ার এবং পিন ফিটিংয়ের জন্য মসৃণ অভ্যন্তরীণ খাঁজ।ব্যবহারের প্রয়োজনীয়তা:
• অপারেটিং তাপমাত্রাঃ -20°C ~ +85°C, প্রতিস্থাপিত টেনশন, সংকোচন এবং reciprocating সুইং থেকে প্রভাব সহ্য।
• হিংস হোলগুলিতে লাগানো লেয়ার এবং পিনগুলি জ্যামিং ছাড়াই অবাধে ঘুরতে হবে; খাঁজটি সংকোচনের বিকৃতি এড়াতে পিন লকিং টর্ক নিয়ন্ত্রণ করুন।
• প্রধান বিম হল প্রাথমিক লোড বহনকারী অংশ; জোর করে বাঁকানো দ্বারা অতিরিক্ত লোড করবেন না। ছোট অবস্থান গর্ত শুধুমাত্র সহায়ক মাউন্টের জন্য এবং ভারী লোড সহ্য করতে পারে না।
• অক্সাইডেশনের কারণে রঙ বদলাবে না বলে খালি অ্যালুমিনিয়াম অংশগুলি শুকনো পরিবেশে সংরক্ষণ করুন।

5তাপ চিকিত্সা

দ্রবণীয় চিকিত্সা এবং কৃত্রিম বয়স্কতার সাথে তাপ চিকিত্সা (টি 6).

• উদ্দেশ্যঃ দীর্ঘ-আকারের উপাদানগুলির অবশিষ্ট ফ্রিজিং স্ট্রেস হ্রাস করা, সুইং আর্মের বাঁকানো এবং বাঁকানো রোধ করা, চক্রাকার গর্তগুলির আপেক্ষিক অবস্থানগত নির্ভুলতা স্থিতিশীল করা,নমন শক্তি এবং ক্লান্তি প্রতিরোধের উন্নতি.

6. পোস্ট-ট্রিটমেন্ট

অ্যানোডাইজিং ছাড়াই কাঁচা ফ্রেজযুক্ত অ্যালুমিনিয়াম ফিনিস.

• মূল সিএনসি ধাতব টেক্সচার বজায় রাখা হয়। লেপ বেধ প্রভাব ছাড়াই সমাবেশ ক্লিয়ারেন্স সুনির্দিষ্ট থাকে। গ্রাহকের অনুরোধ অনুযায়ী ঐচ্ছিক প্রাকৃতিক / কালো anodizing প্রয়োগ করা যেতে পারে।খালি অ্যালুমিনিয়াম অংশগুলি আর্দ্রতা-প্রতিরোধী রাখুন.

7মান নিয়ন্ত্রণ

ISO9001 অনুযায়ী সম্পূর্ণ প্রক্রিয়া মান নিয়ন্ত্রণঃ

• ইনকামিং পরিদর্শনঃ 6061‐T6 উপাদান শংসাপত্রের সাথে বর্ণনাকারী উপাদান যাচাইকরণ।
• প্রক্রিয়াকরণের সময় প্যাট্রোল পরিদর্শনঃ দীর্ঘ ওয়ার্কপিসের বাঁক বিকৃতি পর্যবেক্ষণ করুন, পরীক্ষার সমান্তরালতা এবং চক্রাকার গর্তগুলির বৃত্তাকারতা, স্লট মাত্রা যাচাই করুন।
• চূড়ান্ত পরিদর্শনঃ পূর্ণ মাত্রিক পরিমাপ, চিপিং এবং burrs জন্য চাক্ষুষ চেক; প্যাচ প্রতি ট্র্যাকযোগ্য পরিদর্শন রিপোর্ট।
• প্রি-শিপিং পরিষ্কারঃ মোটর-মেকানিজম সমাবেশের প্রয়োজনীয়তা পূরণের জন্য লেয়ারের গর্ত, অবস্থান গর্ত এবং ওজন হ্রাস স্লট থেকে অ্যালুমিনিয়াম চিপ সম্পূর্ণরূপে অপসারণ করুন।
• শিল্প প্যাকেজিং: প্রতিটি টুকরো পিই প্রতিরক্ষামূলক ফিল্ম দিয়ে আবৃত, বিশেষত অভ্যন্তরীণ ড্রিল এবং জোড়ের পৃষ্ঠতল বহন করার জন্য। ইপিই ফোম গ্যাসেটগুলি স্ক্র্যাচ এবং ডাম্পিং এড়াতে অংশগুলি পৃথক করে।ট্রানজিট চলাকালীন দীর্ঘ বাহু বাঁকানো রোধ করার জন্য পার্ল কটন দ্বারা সমর্থিত ভারী-ডুয়িং অ্যান্টি-স্ট্যাটিক কার্টনে প্যাক করা. পার্ট নম্বর এবং ব্যাচের নম্বর দিয়ে চিহ্নিত তরঙ্গযুক্ত বাহ্যিক কার্টন রপ্তানি করুন। সমুদ্র ও স্থল পরিবহনের জন্য ভর আদেশের জন্য প্যালেট প্যাকিং, সংকোচনের বিকৃতি এড়াতে।
