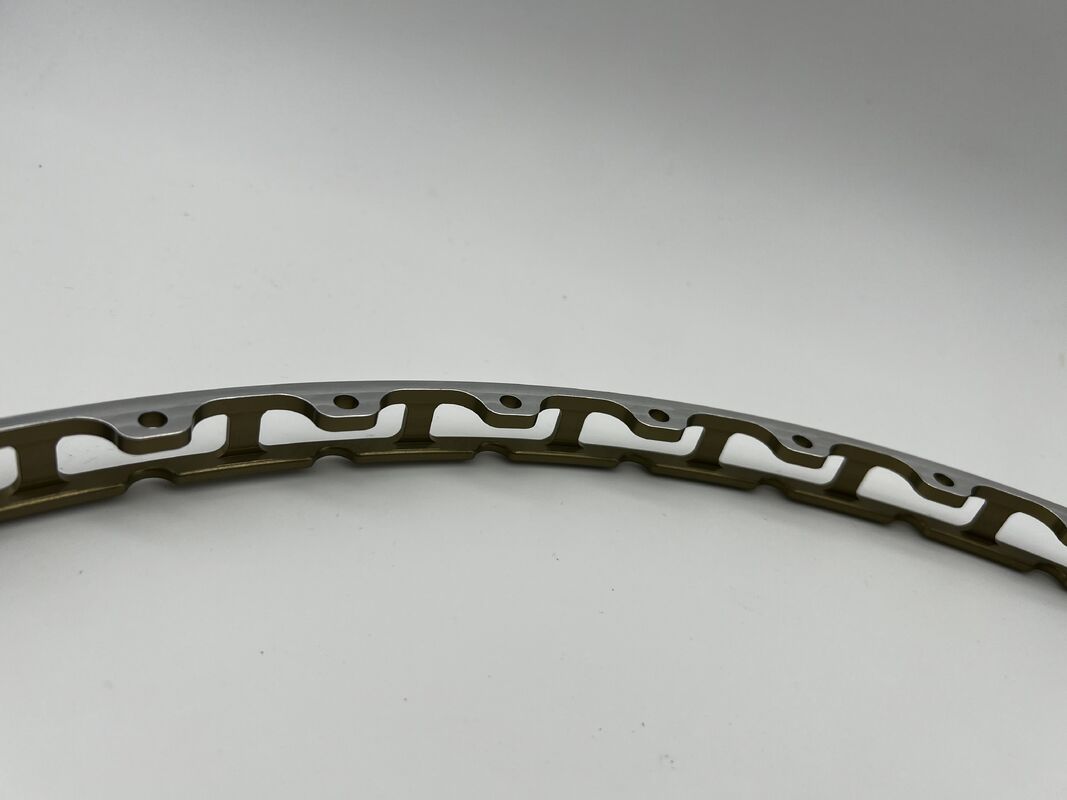

ইন্টিগ্রেটেড বড় ব্যাসার্ধের রিংযুক্ত ফ্ল্যাঞ্জ

এই ইন্টিগ্রেটেড বৃহৎ-ব্যাসের কণাকার ফ্ল্যাঞ্জ হল একটি মূল লোড-বেয়ারিং এবং পজিশনিং কম্পোনেন্ট যার জন্য কাস্টমাইজ করা হয়েছেশিল্প ঘূর্ণন সরঞ্জাম, বড় মেশিন টুল টার্নটেবল এবং অপটিক্যাল পরিদর্শন সরঞ্জাম বালাকার মাউন্টিং ইউনিট. একটি পূর্ণ-বৃত্ত প্রতিসম মাল্টি-মাউন্টিং হোল ডিজাইনের সাথে, এটি সরঞ্জাম ঘূর্ণায়মান ইউনিটের জন্য মাউন্টিং রেফারেন্স হিসাবে কাজ করে, সুনির্দিষ্ট অবস্থান, অভিন্ন স্ট্রেস ডিস্ট্রিবিউশন এবং বৃহৎ কণিকা উপাদানগুলির জন্য সিলিং সংযোগের কাজগুলি গ্রহণ করে। এটি উচ্চ সমাক্ষতা এবং উচ্চ সমতলতার প্রয়োজনীয়তার সাথে শিল্প অটোমেশন কাজের অবস্থার সাথে পুরোপুরি খাপ খায় এবং বৃহত্তর ঘূর্ণায়মান ওয়ার্কটেবল, অপটিক্যাল অ্যানুলার পরিদর্শন সিস্টেম এবং শিল্প রোবট রোটারি ইউনিটের মতো পরিস্থিতিতে ব্যাপকভাবে ব্যবহৃত হয়, যা বৃহৎ বালাকার সরঞ্জামগুলির জন্য স্থিতিশীল এবং নির্ভরযোগ্য অনমনীয় মাউন্টিং রেফারেন্স প্রদান করে।

মূল উপাদান: 6061-T6 অ্যালুমিনিয়াম অ্যালয় (বড় কণাকার উপাদানগুলির জন্য পছন্দের উপাদান, এই অংশের উচ্চ শক্তি, লাইটওয়েট এবং উচ্চ জ্যামিতিক সহনশীলতার প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেওয়া)

মূল কর্মক্ষমতা:

• প্রসার্য শক্তি ≥310MPa, ফলন শক্তি ≥276MPa, চমৎকার বিকৃতি প্রতিরোধের এবং ক্লান্তি প্রতিরোধের সাথে, পূর্ণ-বৃত্ত অভিন্ন লোড সহ্য করতে পারে
• ঘনত্ব মাত্র 2.7g/cm³, উচ্চ-গতির কাজের অবস্থার সাথে খাপ খাইয়ে কাঠামোগত দৃঢ়তা নিশ্চিত করার সময় সরঞ্জামগুলির ঘূর্ণায়মান প্রান্তের জড়তা লোডকে ব্যাপকভাবে হ্রাস করে
• প্রাকৃতিক জারা প্রতিরোধের, প্রচলিত শিল্প উত্পাদন পরিবেশে অতিরিক্ত আবরণ ছাড়াই দীর্ঘ সময়ের জন্য ব্যবহার করা যেতে পারে, সম্পূর্ণরূপে RoHS এবং REACH পরিবেশ সুরক্ষা মান মেনে চলে
• অত্যন্ত শক্তিশালী মাত্রিক স্থায়িত্ব, দীর্ঘমেয়াদী ব্যবহারের সময় কোন যুদ্ধের পাতা বা বিকৃতি নেই, যা কুন্ডাকার সমতলতা এবং সমাক্ষতার সামঞ্জস্য নিশ্চিত করে

এই অংশ গ্রহণ5-অক্ষ সংযোগ CNC টার্ন-মিল কম্পোজিট মেশিনিংপ্রক্রিয়া, একটি কঠিন অ্যালুমিনিয়াম বার থেকে অবিচ্ছেদ্যভাবে কাটা এবং গঠন করা, ঢালাই/স্প্লাইসিং দ্বারা সৃষ্ট জ্যামিতিক সহনশীলতা লুকানো বিপদগুলি সম্পূর্ণরূপে এড়ানো।

• মূল প্রক্রিয়াগুলি: বাইরের বৃত্ত/অভ্যন্তরীণ গর্ত স্পষ্টতা বাঁক, পূর্ণ-বৃত্ত প্রতিসাম্য মাউন্টিং হোল/পজিশনিং হোল ড্রিলিং, অ্যানুলার কনট্যুর মিলিং, এন্ড ফেস রেফারেন্স সারফেস প্রিসিশন মিলিং
• অক্জিলিয়ারী প্রসেস: হাই-গ্লস কনট্যুর চেমফারিং, ডিবারিং, সারফেস পলিশিং ট্রিটমেন্ট, কোন ধারালো প্রান্ত এবং স্ট্রেস ঘনত্ব নিশ্চিত না করা
• সম্পূর্ণ সিএনসি প্রোগ্রামিং, পূর্ণ-বৃত্ত প্রক্রিয়াকরণ সম্পূর্ণ করতে এক-বার ক্ল্যাম্পিং, প্রতিটি মাউন্টিং হোলের অ্যানুলার সমাক্ষত্ব, সমতলতা এবং জ্যামিতিক সহনশীলতার ধারাবাহিকতা নিশ্চিত করে

মেশিনিং নির্ভুলতা:

• মাত্রিক সহনশীলতা: ±0.015 মিমি, কঠোরভাবে সরঞ্জামের অ্যানুলার উপাদানগুলির সমাবেশ ছাড়পত্রের সাথে মেলে
• জ্যামিতিক সহনশীলতা: কণাকার সমতলতা ≤0.02mm/Φ1000mm, মাউন্টিং হোল অবস্থান সহনশীলতা ≤0.02mm
• পৃষ্ঠের রুক্ষতা: Ra≤1.6μm, মসৃণ এবং বুর-মুক্ত শেষ মুখের রেফারেন্স পৃষ্ঠ, অ্যাসেম্বলি ফিট এবং সিলিং উন্নত করে

ব্যবহারের প্রয়োজনীয়তা:

• -20℃~85℃-এর একটি প্রচলিত শিল্প কাজের পরিবেশের সাথে খাপ খাইয়ে নিন, অভিন্ন ইনস্টলেশন লোড ≥1000N এবং উচ্চ-ফ্রিকোয়েন্সি কম্পন সহ্য করতে পারে
• দীর্ঘমেয়াদী ব্যবহারের সময় কোন বিকৃতি বা ঢিলা করা হবে না, যা কন্ডাকার উপাদানগুলির সমঅক্ষীয়তা এবং অপারেশন স্থায়িত্ব নিশ্চিত করে
• ইনস্টলেশনের সঠিকতা এবং সিলিং কার্যকারিতাকে প্রভাবিত করে এমন অমেধ্য এড়াতে ইনস্টলেশনের আগে শেষ মুখের রেফারেন্স পৃষ্ঠটি পরিষ্কার করুন

তাপ চিকিত্সা সঙ্গে, দত্তকসমাধান চিকিত্সা + কৃত্রিম বার্ধক্য (T6 রাজ্য)প্রক্রিয়া

• মূল উদ্দেশ্য: প্রক্রিয়াকরণের অভ্যন্তরীণ চাপ দূর করা, উপাদানের শক্তি এবং মাত্রিক স্থিতিশীলতা উন্নত করা, দীর্ঘমেয়াদী ব্যবহারের পরে বৃহৎ-ব্যাসের কঙ্কালীয় ফ্ল্যাঞ্জের ওয়ারপেজ এবং বিকৃতি এড়ানো এবং সমতলতা এবং সমাক্ষতার দীর্ঘমেয়াদী ধারাবাহিকতা নিশ্চিত করা।

প্রাকৃতিক রঙ মসৃণতা চিকিত্সা, অ্যালুমিনিয়াম খাদ মূল ধাতব টেক্সচার বজায় রাখা.

• প্রক্রিয়ার সুবিধা: পৃষ্ঠের ফিনিস এবং পরিধান প্রতিরোধের উন্নতি করুন, চেহারা টেক্সচার অপ্টিমাইজ করুন, শেষ মুখের রেফারেন্স পৃষ্ঠের সিলিং কার্যকারিতা বাড়ান, সরঞ্জামের ভিতরে সমাবেশের অবস্থান সহজতর করুন, পরিবেশগত সুরক্ষা প্রয়োজনীয়তা সম্পূর্ণরূপে পূরণ করুন এবং অতিরিক্ত আবরণ ছাড়াই সরাসরি ব্যবহার করা যেতে পারে।

ISO9001 মানের মান কঠোরভাবে মেনে চলার জন্য একটি পূর্ণ-প্রক্রিয়া বন্ধ-লুপ মান নিয়ন্ত্রণ ব্যবস্থা প্রয়োগ করুন:

• কাঁচামাল আগত: 6061-T6 খাদ রচনা এবং যান্ত্রিক কর্মক্ষমতা মান পূরণ নিশ্চিত করতে বর্ণালী উপাদান পরিদর্শন
• প্রসেসিং প্রক্রিয়া: 100% জ্যামিতিক সহনশীলতা পরিদর্শন, অ্যানুলার সমতলতা, সমঅক্ষীয়তা এবং মাউন্টিং হোলের নির্ভুলতা পর্যবেক্ষণে ফোকাস করে
• চূড়ান্ত পণ্য পরিদর্শন: চেহারা ত্রুটি পরিদর্শন, সম্পূর্ণ মাত্রিক পরিদর্শন, সমতলতা/সমক্ষীয়তা পরীক্ষা, প্রতিটি ব্যাচের জন্য সনাক্তযোগ্য পরিদর্শন প্রতিবেদন
• প্রি-ডেলিভারি: পরিচ্ছন্নতা পরিদর্শন নিশ্চিত করতে লোহার চিপ এবং অমেধ্য শেষ মুখ এবং থ্রেডেড গর্তে নেই, নির্ভুল সমাবেশের প্রয়োজনীয়তা পূরণ করে
