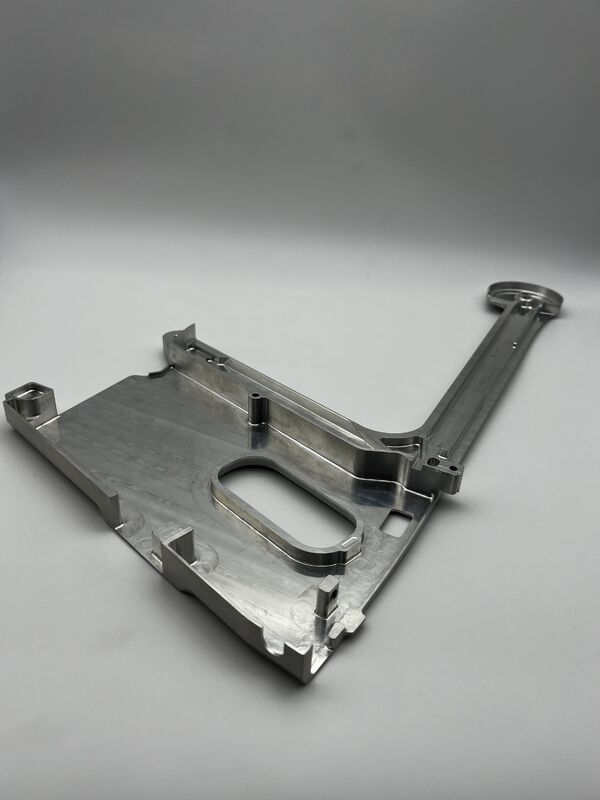

ইন্টিগ্রেটেড এল আকৃতির লম্বা ক্যান্টিলিভার অ্যালুমিনিয়াম বেস প্লেট

এই ইন্টিগ্রেটেড এল আকৃতির দীর্ঘ ক্যান্টিলিভার অ্যালুমিনিয়াম বেস প্লেট একটি কোর লোড ভারবহন এবং মাউন্টিং রেফারেন্স উপাদান জন্য কাস্টমাইজডস্বয়ংক্রিয় উৎপাদন লাইনের মাল্টি স্টেশন সরঞ্জাম, সুনির্দিষ্ট যন্ত্রের দীর্ঘ ভ্রমণ মডিউল এবং শিল্প রোবট শেষ মাউন্ট প্ল্যাটফর্মপ্রধান প্ল্যাটফর্ম এবং দীর্ঘ ক্যান্টিলিভার এর একটি সমন্বিত কাঠামোর সাথে এটি সরঞ্জামগুলির অভ্যন্তরে মাউন্ট রেফারেন্স হিসাবে কাজ করে, সঠিক অবস্থান নির্ধারণের ফাংশন গ্রহণ করে,নিয়ন্ত্রক ইউনিটগুলির জন্য কঠোর সমর্থন এবং রৈখিক গাইডেন্সএটি দীর্ঘ ভ্রমণ, উচ্চ সমান্তরালতা এবং উচ্চ লোড সহ শিল্প অটোমেশন কাজের অবস্থার সাথে নিখুঁতভাবে মানিয়ে নেয়,এবং এটি ব্যাপকভাবে স্বয়ংক্রিয় পরীক্ষার লাইনগুলির মতো পরিস্থিতিতে ব্যবহৃত হয়, সুনির্দিষ্ট যন্ত্রের ফ্রেম এবং মাল্টি-অক্ষ গতির মডিউল, মাল্টি-স্টেশন সরঞ্জামগুলির জন্য স্থিতিশীল এবং নির্ভরযোগ্য শক্ত মাউন্ট রেফারেন্স সরবরাহ করে।

মূল উপাদান: 6061-T6 অ্যালুমিনিয়াম খাদ (শিল্প সরঞ্জামের কাঠামোগত অংশগুলির জন্য পছন্দসই উপাদান, এই অংশের উচ্চ শক্তি, হালকা ওজন এবং দীর্ঘ ক্যান্টিলিভার অনমনীয়তার প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেওয়া)

মূল পারফরম্যান্স:

• প্রসার্য শক্তি ≥ 310MPa, ফলন শক্তি ≥ 276MPa, চমৎকার বাঁক প্রতিরোধের এবং ক্লান্তি প্রতিরোধের সঙ্গে, দীর্ঘ ক্যান্টিলিভারের শেষে ঘনীভূত লোড প্রতিরোধ করতে পারে
• ঘনত্ব শুধুমাত্র 2.7g / সেমি 3 হয়, উচ্চ গতির গতির অবস্থার সাথে খাপ খাইয়ে, কাঠামোগত অনমনীয়তা নিশ্চিত করার সময় সরঞ্জামগুলির চলমান প্রান্তের ইনার্শিয়াল লোডকে ব্যাপকভাবে হ্রাস করে
• প্রাকৃতিক ক্ষয় প্রতিরোধের, প্রচলিত শিল্প উৎপাদন পরিবেশে অতিরিক্ত লেপ ছাড়াই দীর্ঘ সময় ব্যবহার করা যেতে পারে,সম্পূর্ণরূপে RoHS এবং REACH পরিবেশ সুরক্ষা মান পূরণ
• অত্যন্ত শক্তিশালী মাত্রিক স্থিতিশীলতা, দীর্ঘমেয়াদী ব্যবহারের সময় কোনও warpage বা বিকৃতি নেই, ক্যান্টিলিভার সোজাতা এবং মাউন্ট রেফারেন্সের ধারাবাহিকতা নিশ্চিত করে

এই অংশে গৃহীত৫-অক্ষের লিঙ্কিং সিএনসি উচ্চ গতির যথার্থ ফ্রিজিংপ্রক্রিয়া, সম্পূর্ণভাবে কাটা এবং একটি কঠিন অ্যালুমিনিয়াম বার থেকে গঠনের, সম্পূর্ণরূপে ঝালাই / splicing দ্বারা সৃষ্ট cantilever অনমনীয়তা লুকানো বিপদ এড়ানো।

• মূল প্রক্রিয়াঃ প্রধান প্ল্যাটফর্মের রেফারেন্স পৃষ্ঠের সুনির্দিষ্ট ফ্রিজিং, দীর্ঘ ক্যান্টিলিভারের ইন্টিগ্রেটেড গঠনের, উচ্চ নির্ভুলতা মাউন্ট হোল / অবস্থান পরবর্তী প্রক্রিয়াকরণ,বিশেষ আকৃতির কনট্যুর এবং গাইড গ্রুভ গঠন
• সহায়ক প্রক্রিয়াঃ উচ্চ-গ্লস কনট্যুর চ্যামফারিং, ডিবুরিং, পৃষ্ঠ ব্রাশিং চিকিত্সা, কোন ধারালো প্রান্ত এবং চাপ ঘনত্ব নিশ্চিত
• সম্পূর্ণ সিএনসি প্রোগ্রামিং, পূর্ণ দৈর্ঘ্যের প্রক্রিয়াকরণ সম্পূর্ণ করার জন্য এককালীন clamping, প্রধান প্ল্যাটফর্ম এবং cantilever এবং মাউন্ট গর্ত জ্যামিতিক tolerances এর সরলতা ধারাবাহিকতা নিশ্চিত

যন্ত্রপাতি যথার্থতা:

• মাত্রা সহনশীলতাঃ ±0.015mm, কঠোরভাবে সরঞ্জাম মডিউল সমাবেশ স্বচ্ছতা অনুরূপ
• জ্যামিতিক সহনশীলতাঃ ক্যান্টিলিভার সোজা ≤0.02mm/500mm, মাউন্ট খাঁজ coaxiality ≤0.02mm
• পৃষ্ঠের রুক্ষতাঃ Ra≤1.6μm, মসৃণ এবং বোর-মুক্ত মাউন্টিং রেফারেন্স পৃষ্ঠ, সমাবেশ ফিট উন্নত

ব্যবহারের প্রয়োজনীয়তা:

• -20 °C ~ 85 °C এর একটি প্রচলিত শিল্প কাজের পরিবেশে অভিযোজিত, ক্যান্টিলিভারের শেষে ঘনীভূত লোড ≥ 500N এবং উচ্চ-ফ্রিকোয়েন্সি কম্পন সহ্য করতে পারে
• দীর্ঘমেয়াদী ব্যবহারের সময় কোনও বিকৃতি বা শিথিলতা নেই, সরঞ্জাম মডিউলগুলির অবস্থান নির্ভুলতা এবং অপারেশন স্থিতিশীলতা নিশ্চিত করে
• ইনস্টলেশনের সঠিকতা এবং ক্যান্টিলিভারের অনমনীয়তাকে প্রভাবিত করে এমন অমেধ্যগুলি এড়াতে ইনস্টলেশনের আগে রেফারেন্স পৃষ্ঠটি পরিষ্কার করুন

তাপ চিকিত্সা সহ, গৃহীতসমাধান চিকিত্সা + কৃত্রিম বয়স (টি 6 অবস্থা)প্রক্রিয়া।

• মূল উদ্দেশ্যঃ প্রক্রিয়াজাতকরণের অভ্যন্তরীণ চাপ দূর করা, উপাদান শক্তি এবং মাত্রিক স্থিতিশীলতা উন্নত করা, দীর্ঘ ব্যবহারের পরে দীর্ঘ ক্যান্টিলিভারের বিকৃতি এবং বিকৃতি এড়ানো,এবং সরলতা এবং মাউন্ট রেফারেন্স দীর্ঘমেয়াদী ধারাবাহিকতা নিশ্চিত.

প্রাকৃতিক রঙের ব্রাশিং চিকিত্সা, অ্যালুমিনিয়াম খাদের মূল ধাতব গঠন বজায় রেখে।

• প্রক্রিয়া সুবিধাঃ পৃষ্ঠের পরিধান প্রতিরোধের এবং স্ক্র্যাচ প্রতিরোধের উন্নতি, চেহারা টেক্সচার অপ্টিমাইজ, মাউন্টিং রেফারেন্স পৃষ্ঠের অ্যান্টি-স্লিপ বৈশিষ্ট্য উন্নত,সরঞ্জামগুলির ভিতরে সমাবেশের অবস্থানকে সহজতর করুন, সম্পূর্ণরূপে পরিবেশ সুরক্ষা প্রয়োজনীয়তা পূরণ, এবং অতিরিক্ত লেপ ছাড়া সরাসরি ব্যবহার করা যেতে পারে।

ISO9001 মানের মানের সাথে কঠোরভাবে মেনে চলার জন্য একটি সম্পূর্ণ প্রক্রিয়া বন্ধ-চক্র মান নিয়ন্ত্রণ ব্যবস্থা বাস্তবায়ন করুনঃ

• কাঁচামাল ইনকামিংঃ 6061-T6 খাদ গঠন এবং যান্ত্রিক কর্মক্ষমতা মান পূরণ নিশ্চিত করার জন্য বর্ণালী উপাদান পরিদর্শন
• প্রক্রিয়াকরণ প্রক্রিয়াঃ 100% জ্যামিতিক সহনশীলতা পরিদর্শন, ক্যান্টিলিভার সোজাতা এবং মাউন্ট খাঁজ নির্ভুলতা পর্যবেক্ষণ উপর ফোকাস
• চূড়ান্ত পণ্য পরিদর্শনঃ উপস্থিতি ত্রুটি পরিদর্শন, পূর্ণ মাত্রিক পরিদর্শন, সরলতা পরীক্ষা, প্রতিটি ব্যাচের জন্য ট্র্যাকযোগ্য পরিদর্শন প্রতিবেদন
• সরবরাহের আগেঃ সুনির্দিষ্ট সমাবেশের প্রয়োজনীয়তা পূরণ করে, রেফারেন্স পৃষ্ঠ এবং গহ্বরযুক্ত গর্তগুলিতে কোনও লোহার চিপ এবং অমেধ্য নিশ্চিত করার জন্য পরিচ্ছন্নতা পরিদর্শন
